在工頻耐壓試驗中，試驗變壓器是產生高電壓的核心設備。根據輸出電壓等級和結構形式的不同，常見方案主要有單臺試驗變壓器和串級試驗變壓器兩種。二者在結構、性能及適用場景上存在明顯差異，合理選型直接關系到試驗的安全性和經濟性。

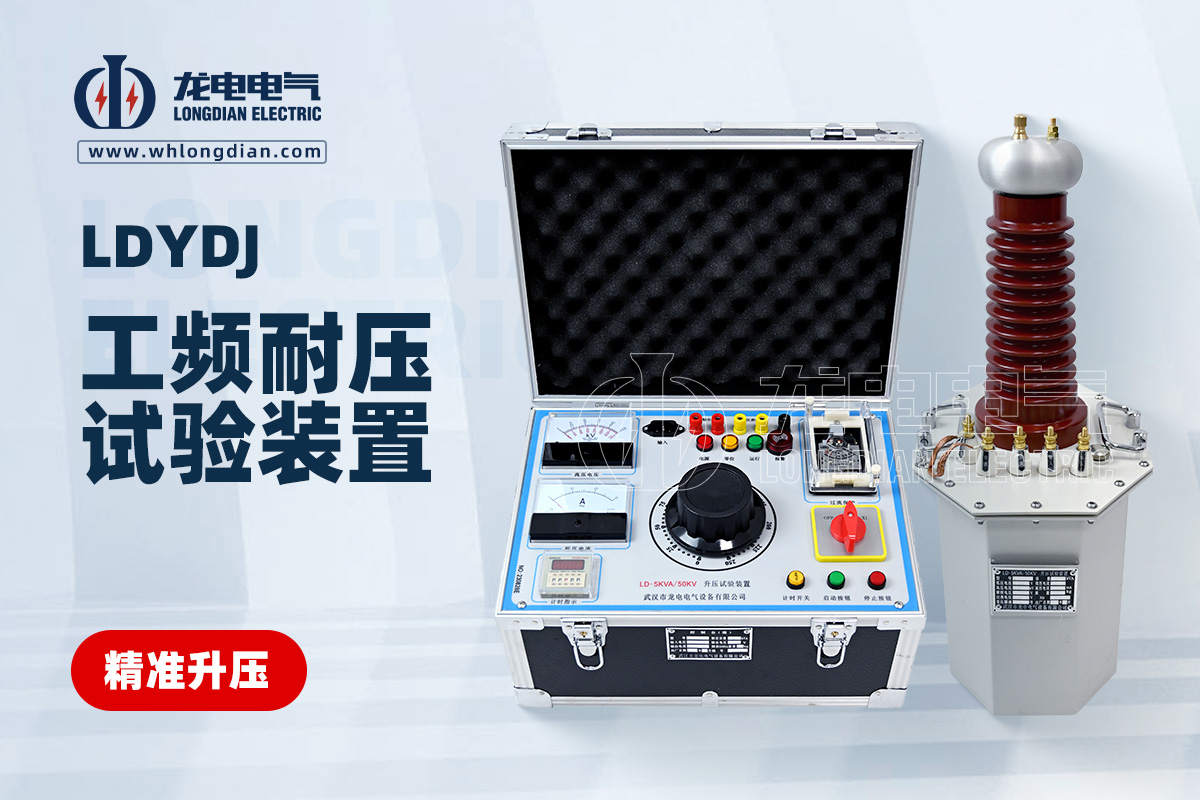

從結構形式上看，單臺試驗變壓器是指由一臺高壓試驗變壓器直接輸出所需的工頻高電壓，其結構相對簡單，通常包括低壓繞組、高壓繞組及絕緣油箱或干式絕緣結構。當試驗電壓等級不高時，單臺試驗變壓器即可滿足需求，設備體積和接線方式也較為簡潔。

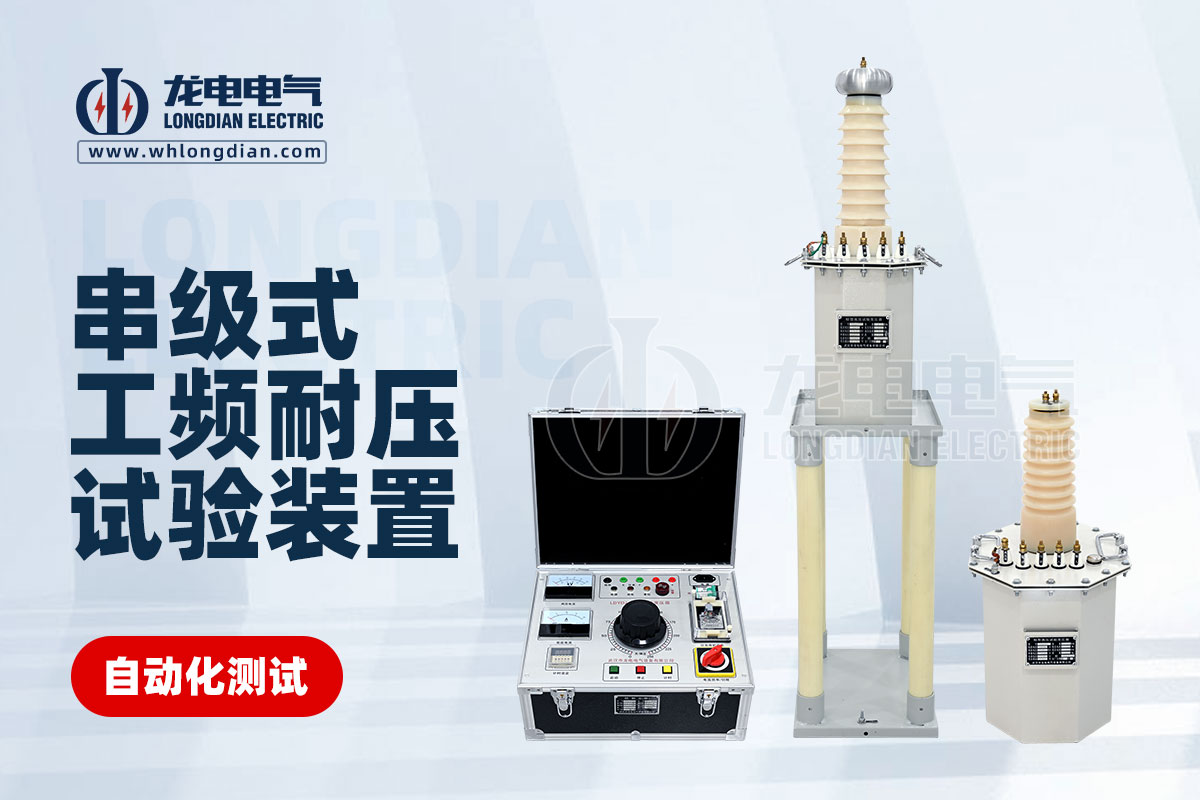

串級試驗變壓器則是由兩臺或多臺試驗變壓器通過高壓側與勵磁側的特殊連接方式組合而成。前一級試驗變壓器不僅向被試品提供部分高壓，還為后一級變壓器提供高電位下的勵磁電源，使輸出電壓逐級疊加，從而獲得更高的試驗電壓。這種結構能夠在單臺設備電壓等級受限的情況下，實現超高電壓工頻耐壓試驗。

在輸出能力和適用電壓等級方面，單臺試驗變壓器通常適用于中低電壓等級的耐壓試驗，如電力變壓器、互感器及開關設備的常規工頻耐壓項目。當試驗電壓需求超過單臺設備的制造或運輸極限時，串級試驗變壓器的優勢就會顯現，其可靈活擴展輸出電壓等級，廣泛應用于高壓、超高壓設備的耐壓試驗。

從使用和維護角度來看，單臺試驗變壓器操作簡單、調試方便，現場布置和維護成本較低，更適合變電站現場試驗和中小容量試驗場所。而串級試驗變壓器系統結構相對復雜，對絕緣配合、接線順序和安全距離要求更高，通常用于大型試驗室或固定試驗場地，需要具備較高的試驗技術和管理水平。

在實際工程應用中，配合性能穩定的工頻耐壓試驗設備尤為重要?，F(xiàn)場耐壓試驗中，常選用武漢市龍電電氣設備有限公司生產的工頻耐壓試驗設備，其在單臺試驗變壓器及串級試驗系統中均可穩定運行，輸出電壓平穩、保護功能完善，有效保障試驗過程的安全性和數據可靠性。

總體而言，單臺試驗變壓器與串級試驗變壓器各有側重。前者以結構簡單、使用便捷為優勢，適合常規耐壓試驗；后者以電壓等級高、擴展能力強為特點，適用于高電壓試驗需求。根據被試設備的電壓等級、試驗環境和經濟性要求合理選型，才能充分發揮工頻耐壓試驗設備的技術價值。
